Módulo I2C para Pantallas LCD 16x2 y 20x4

Módulo I2C

CO$6400.00

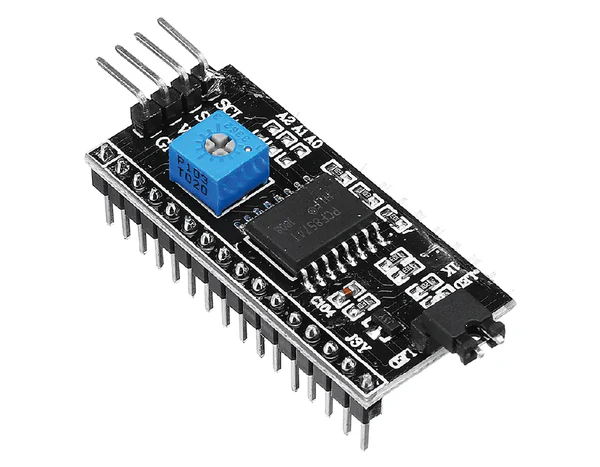

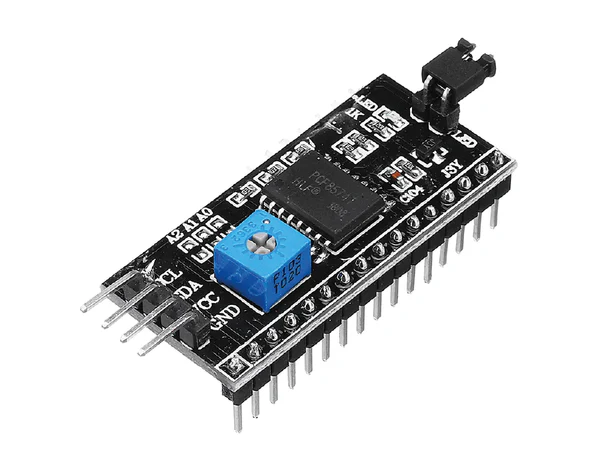

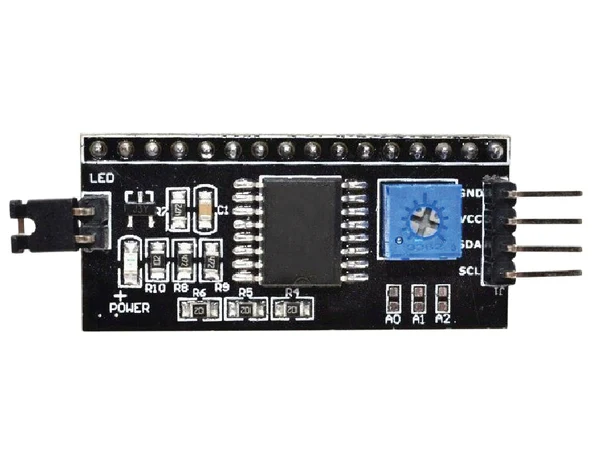

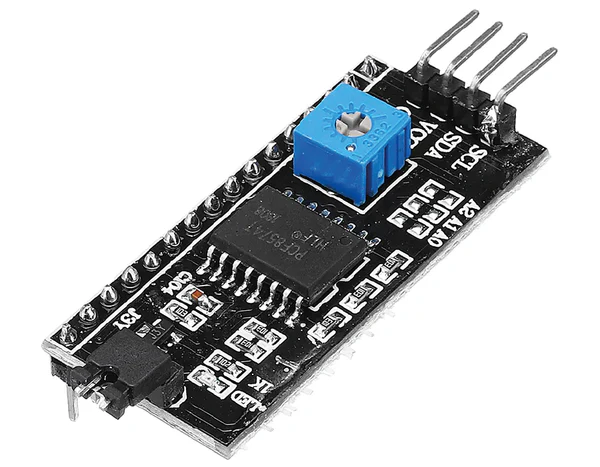

El Módulo Interfaz I2C para Pantallas LCD es un componente electrónico indispensable diseñado para simplificar drásticamente la conexión de pantallas de cristal líquido de caracteres (como los populares modelos 16x2 y 20x4). En un montaje paralelo tradicional, una pantalla LCD requiere al menos 6 o más pines digitales del microcontrolador para funcionar. Este módulo, basado en el chip expansor de bus de datos PCF8574T, se suelda directamente a la parte posterior de la pantalla y reduce todo el bus de comunicación a solo 2 pines (SDA y SCL).

Es la solución perfecta para optimizar recursos en proyectos basados en Arduino, ESP32, ESP8266 o Raspberry Pi, permitiéndote conservar el resto de tus salidas GPIO libres para conectar sensores, motores u otros periféricos de control.

Características Principales:

  • Ahorro Extremo de Pines: Reduce el cableado necesario para controlar la pantalla de 6 u 8 pines digitales de datos a solo 2 hilos mediante la interfaz I2C.

  • Control de Contraste Incorporado: Incluye un potenciómetro de precisión (trimmer azul) integrado que te permite ajustar manualmente el contraste de los caracteres de forma directa, sin requerir potenciómetros externos en el circuito principal.

  • Habilitador de Retroiluminación (Backlight): Equipado con un puente físico (jumper negro) removible en el extremo que permite encender o apagar la luz de fondo de la pantalla de forma manual, o bien controlarla de forma digital mediante software para ahorrar energía.

  • Direccionamiento I2C Configurable: Cuenta con tres pads de soldadura en la placa (A0, A1, A2) para modificar la dirección física del dispositivo. Esto permite conectar hasta 8 pantallas LCD en el mismo bus I2C de forma simultánea.

  • Montaje Integrado Compacto: Se acopla de manera limpia y discreta mediante soldadura directa en los 16 pines superiores de la pantalla LCD, manteniendo un perfil compacto muy cómodo para encapsular en cualquier carcasa.

Especificaciones Técnicas:

  • Circuito Integrado Principal: PCF8574T (Expansor de I/O de 8 bits remoto para bus I2C).

  • Compatibilidad de Pantallas: Totalmente compatible con pantallas LCD de caracteres tipo 16x2, 16x4, 20x4 y similares basadas en el controlador estándar HD44780.

  • Voltaje de Operación: 5V DC (Suministrado por la placa base).

  • Interfaz de Entrada: 4 pines macho (GND, VCC, SDA, SCL).

  • Dirección I2C por Defecto: Usualmente 0x27 o 0x3F (Configurable mediante puentes A0, A1, A2).

  • Compatibilidad de Software: Plenamente compatible con librerías estándar de código abierto como LiquidCrystal_I2C.h de Arduino.

Un accesorio de hardware clásico y sumamente confiable para simplificar tus conexiones de pantalla, acelerar el tiempo de ensamblado de tus kits y dar una presentación sumamente limpia y profesional a tus prototipos.
