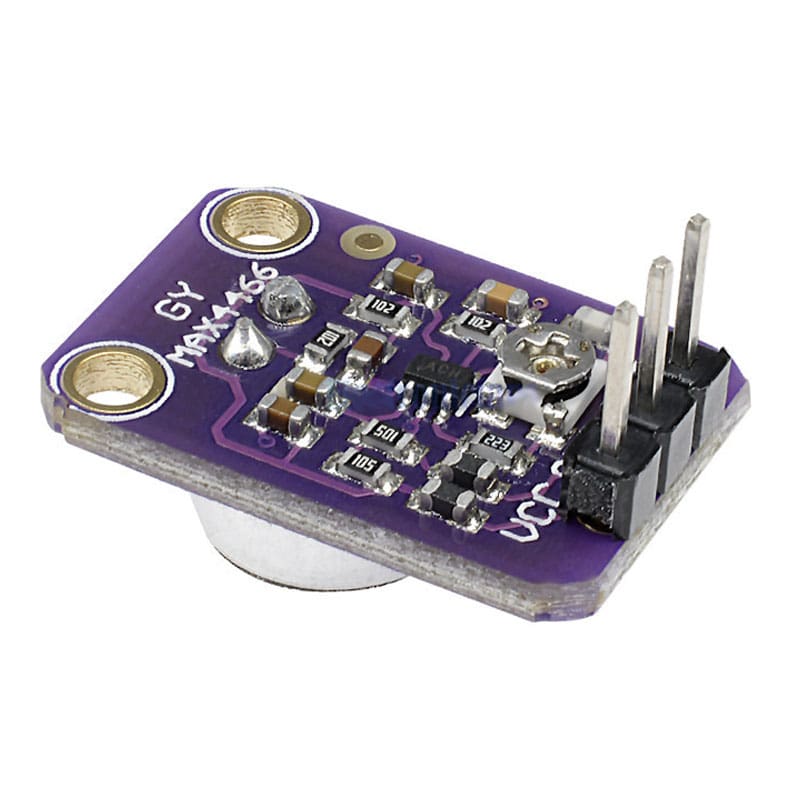

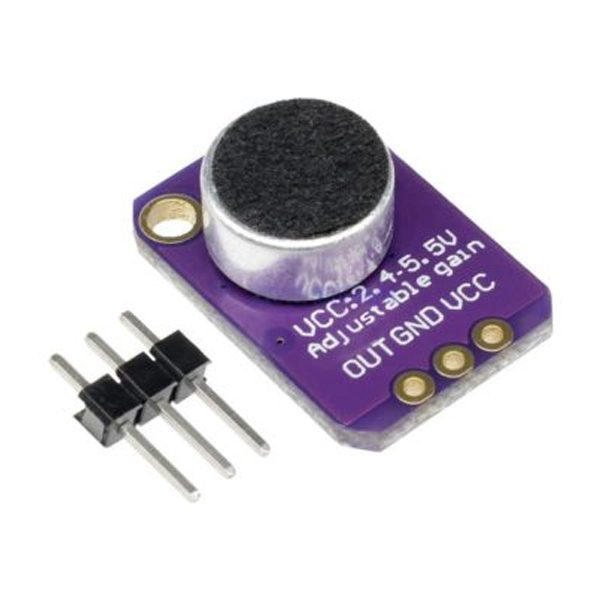

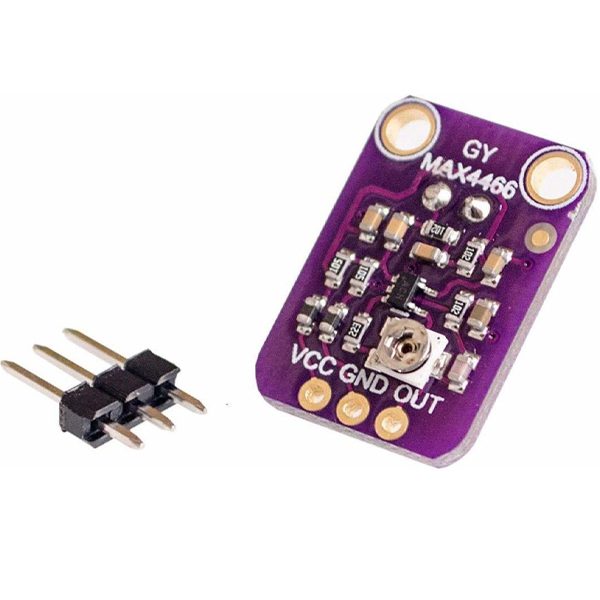

Módulo Micrófono Electret con Amplificador MAX4466

El MAX4466 es un amplificador operacional de alta calidad diseñado específicamente para ser utilizado con micrófonos electret. A diferencia de otros módulos de sonido básicos, este dispositivo ofrece un excelente rechazo al ruido de la fuente de alimentación y una salida de audio limpia, lo que lo hace ideal para proyectos de análisis de voz, convertidores FFT o sistemas de grabación.

Gracias a su diseño optimizado, permite capturar desde susurros hasta sonidos fuertes con una distorsión mínima, entregando una señal analógica lista para ser procesada por el ADC de un microcontrolador.

Características:

• Ganancia Ajustable: Incluye un pequeño potenciómetro en la parte posterior que permite ajustar la ganancia desde 25x hasta 125x según las necesidades del proyecto.

• Alta Fidelidad: Utiliza el chip MAX4466, conocido por su bajo ruido y excelente respuesta en frecuencia para aplicaciones de audio.

• Salida Rail-to-Rail: Maximiza el rango dinámico de la señal de salida, facilitando la lectura de datos precisos.

• Diseño Compacto: Su tamaño reducido permite integrarlo fácilmente en dispositivos portátiles o wearables.

• Bajo Consumo: Consume menos de 24µA, lo que lo hace perfecto para aplicaciones alimentadas por baterías de larga duración.

Especificaciones Técnicas:

• Voltaje de Alimentación: 2.4V a 5.5V DC (Para mejores resultados, se recomienda una alimentación limpia de 3.3V).

• Salida: Analógica (señal centrada en VCC/2).

• Relación de Rechazo de Fuente de Alimentación (PSRR): 112 dB.

• Ancho de Banda: 600 kHz.

• Dimensiones: 15mm x 20mm aproximadamente.

Este módulo es la herramienta definitiva para makers que buscan ir más allá de la simple detección de ruido y desean realizar un procesamiento de audio real en sus proyectos de electrónica.
