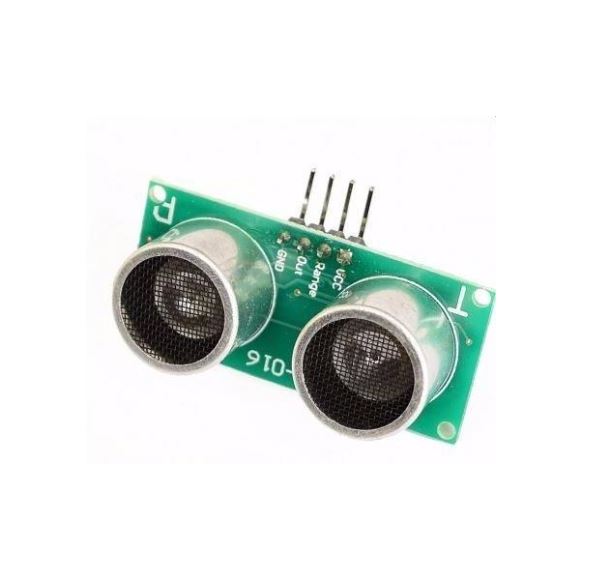

Módulo Sensor Ultrasónico de Distancia US-016 Análogo

Módulo US-016

CO$15500.00

El Módulo Ultrasónico US-016 revoluciona la medición de distancia por rebote de ondas al ser uno de los pocos sensores del mercado que ofrece una salida de voltaje analógica directa. A diferencia del clásico HC-SR04 (que requiere medir con precisión matemática el ancho de un pulso digital en microsegundos), el US-016 procesa internamente el tiempo de vuelo del eco y entrega de manera inmediata un voltaje analógico (de 0 a $V_{CC}$) directamente proporcional a la distancia del objeto.

Es la solución ideal para proyectos donde se busca simplificar el código del microcontrolador o para integrarse de forma directa con sistemas de control industrial, PLC, tarjetas de adquisición de datos (DAQ) y cualquier circuito equipado con un convertidor analógico-digital (ADC).

Características Principales:

  • Salida Analógica Directa: Entrega una señal de tensión limpia y proporcional a la distancia censada, facilitando lecturas directas mediante funciones simples como analogRead() en Arduino.

  • Rango Doble Seleccionable por Hardware: Incorpora un pin selector físico (Range) que permite alternar el límite máximo de medición según los requerimientos de tu proyecto:

    • Modo 1 Metro (Pin Range a GND): Optimiza la resolución para distancias cortas (hasta 100 cm).

    • Modo 3 Metros (Pin Range a VCC o libre): Amplía el espectro de detección para rangos medios (hasta 300 cm).

  • Consumo de Energía Ultra Bajo: Con un requerimiento de corriente de trabajo de apenas 3.8 mA, es sumamente eficiente e ideal para sistemas e instrumentos de medición alimentados por baterías.

  • Procesamiento de Señal Autónomo: Todo el cálculo de la velocidad del sonido, emisión del tren de pulsos de 40 KHz y filtrado de ruido se gestiona de forma interna en su microcontrolador integrado, entregando una salida analógica estable y libre de fluctuaciones drásticas.

  • Estructura Estándar: Mantiene las dimensiones clásicas y el formato de transductores duales (emisor y receptor), facilitando su montaje en brackets o soportes físicos existentes para sensores ultrasónicos.

Especificaciones Técnicas:

  • Modelo: US-016 (Versión Analógica de Alto Rendimiento).

  • Voltaje de Operación ($V_{CC}$): 5V DC de manera estándar (compatible con rangos de 3.3V a 5V).

  • Consumo de Corriente: 3.8 mA típicos.

  • Rango de Medición Efectivo: 2 cm a 300 cm (3 metros).

  • Interfaz de Salida: Voltaje analógico continuo (0 a $V_{CC}$).

  • Resolución de Salida: 1 mm.

  • Precisión de Medición: $\pm (0.3\text{ cm} + 1\%)$.

  • Ángulo de Detección (Apertura): Menor a 15 grados.

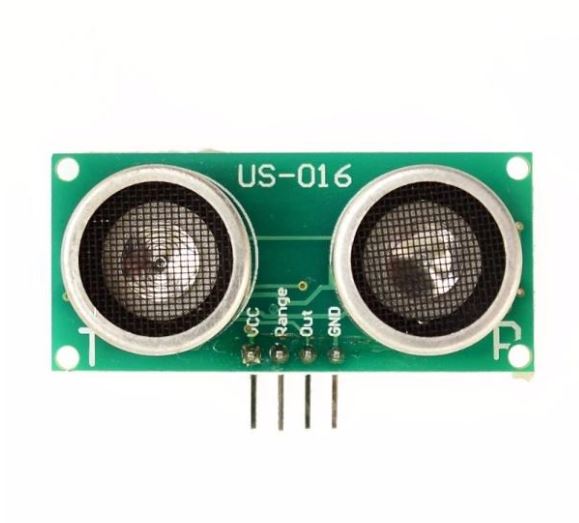

  • Distribución de Pines (4 Pines):

    • VCC: Alimentación positiva (5V).

    • Range: Selector de rango (GND para 1m / 5V o Libre para 3m).

    • Out: Voltaje analógico de salida proporcional a la distancia.

    • GND: Tierra común del sistema.

Un sensor de proximidad sumamente práctico, robusto y versátil que reduce líneas de código de programación, liberando valioso tiempo de procesamiento en tus desarrollos de robótica móvil, control de nivel de líquidos en tanques y sistemas de seguridad.
