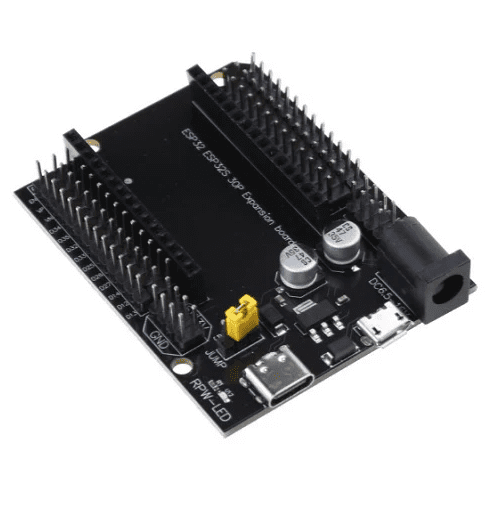

Shield de Expansión para ESP32 30 Pines

La Placa de Expansión (Shield) para ESP32 es una herramienta diseñada para simplificar la conexión de sensores, actuadores y periféricos a tu módulo ESP32 de 30 pines. Elimina la necesidad de utilizar protoboards desordenadas, permitiendo que cada pin del microcontrolador esté disponible en un formato de conexión más robusto y organizado.

Es la solución perfecta para proyectos definitivos o prototipos complejos que requieren múltiples conexiones y una alimentación estable.

Características:

• Compatibilidad Total: Diseñada específicamente para el modelo ESP32 DEVKIT V1 de 30 pines (como se observa en la serigrafía de Captura-de-pantalla_2024-10-10_15-00-37.png).

• Triple Opción de Alimentación:

  • Jack de barril DC (6.5V - 16V).

  • Puerto USB Tipo C.

  • Puerto Micro USB.

• Distribución Eficiente: Expande cada pin de entrada/salida (GND, 5V, 3.3V y señal) para facilitar la conexión directa de servomotores y sensores.

• Indicador de Energía: Incluye un LED (RPW-LED) que confirma visualmente que la placa está recibiendo corriente.

• Selector de Voltaje: Cuenta con un puente (Jumper amarillo) para seleccionar niveles de voltaje según las necesidades de tus componentes externos.

• Estabilidad: Incluye capacitores electrolíticos para filtrar el ruido en la alimentación y proteger tus circuitos.

Especificaciones Técnicas:

• Voltaje de Entrada (Jack DC): 6.5V a 16V.

• Corriente de Salida: Hasta 1A (dependiendo de la fuente de entrada).

• Tipo de Conectores: Headers macho estándar para una conexión firme con cables DuPont.

• Dimensiones: Optimizadas para mantener un perfil bajo y compacto.

Esta base es fundamental para técnicos y makers que buscan un acabado profesional en sus montajes, garantizando que los cables se mantengan en su lugar incluso en proyectos con movimiento o vibración.
